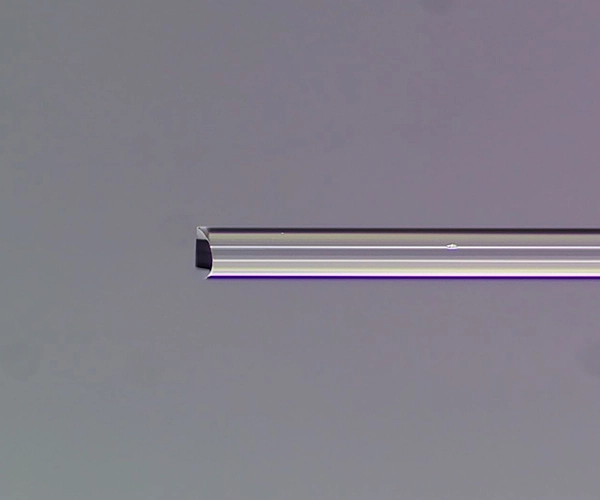

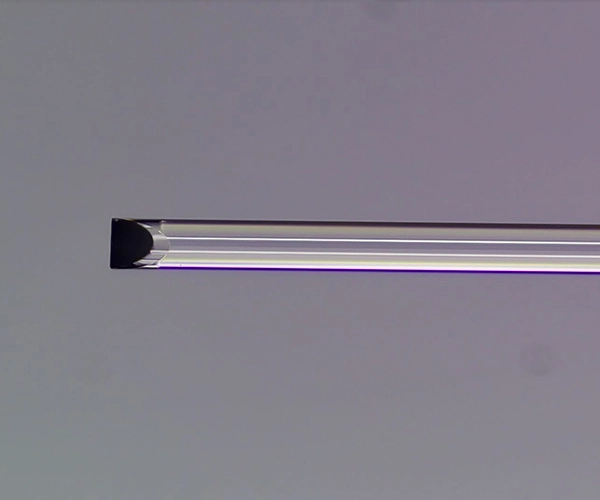

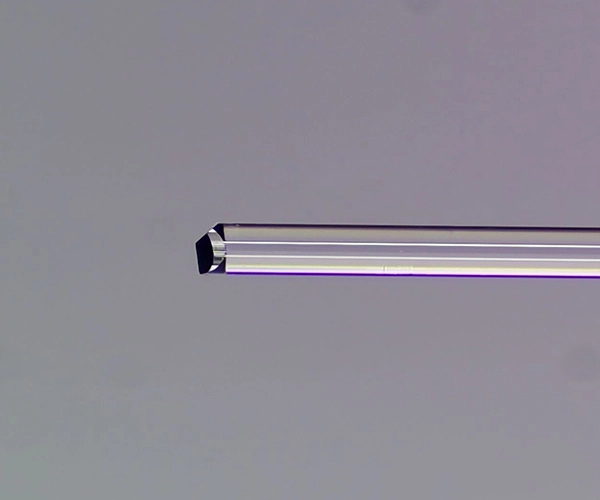

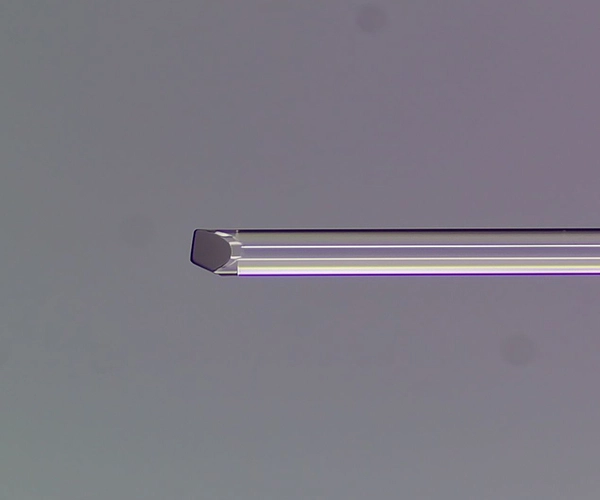

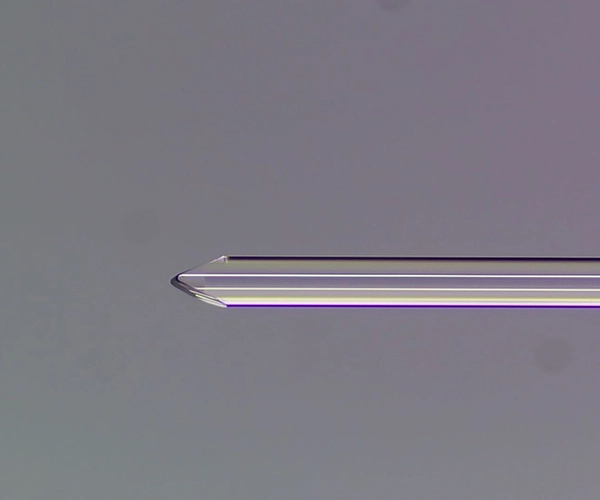

角度ウェッジレンズファイバは、一端に楔形レンズを備えた光ファイバです。光結合効率とアライメントトレランスを向上させ、通信、光ファイバセンシング、集積フォトニクス応用において価値があります。
効率的な光結合: くさび形レンズにより、LDの光結合を効率化します
アライメントトレランスの向上: レンズ設計により、より優れたアライメントトレランスを実現します
統合の容易さ: 既存の光学セットアップやシステムに簡単に統合できます
レンズ形状 |
レンズ半径 (μm) |
前面角度 |
光ファイバーモデル |
ARコーティング |
ストリップ長 (mm) |
全長 (mm) |
ルースチューブ |
出力コネクタ |
角度付きウェッジ (図面参照) |
3～6 またはレーザーダイオードの遠視野発散角 |
0° 8° その他 |
SMF-28E Hi-1060 PM-980 その他 |
R<0.2% @ 800～1000nm 顧客指定設計 |
10±1 顧客指定設計 |
1000±100 顧客指定設計 |
BF（チューブなし） 0.9mmチューブ 3.0mmチューブ |
NA FC/APC FC/PC SMA905 その他 |
レーザーダイオードカップリング
光ファイバーセンサー
医用画像
レーザービーム整形
